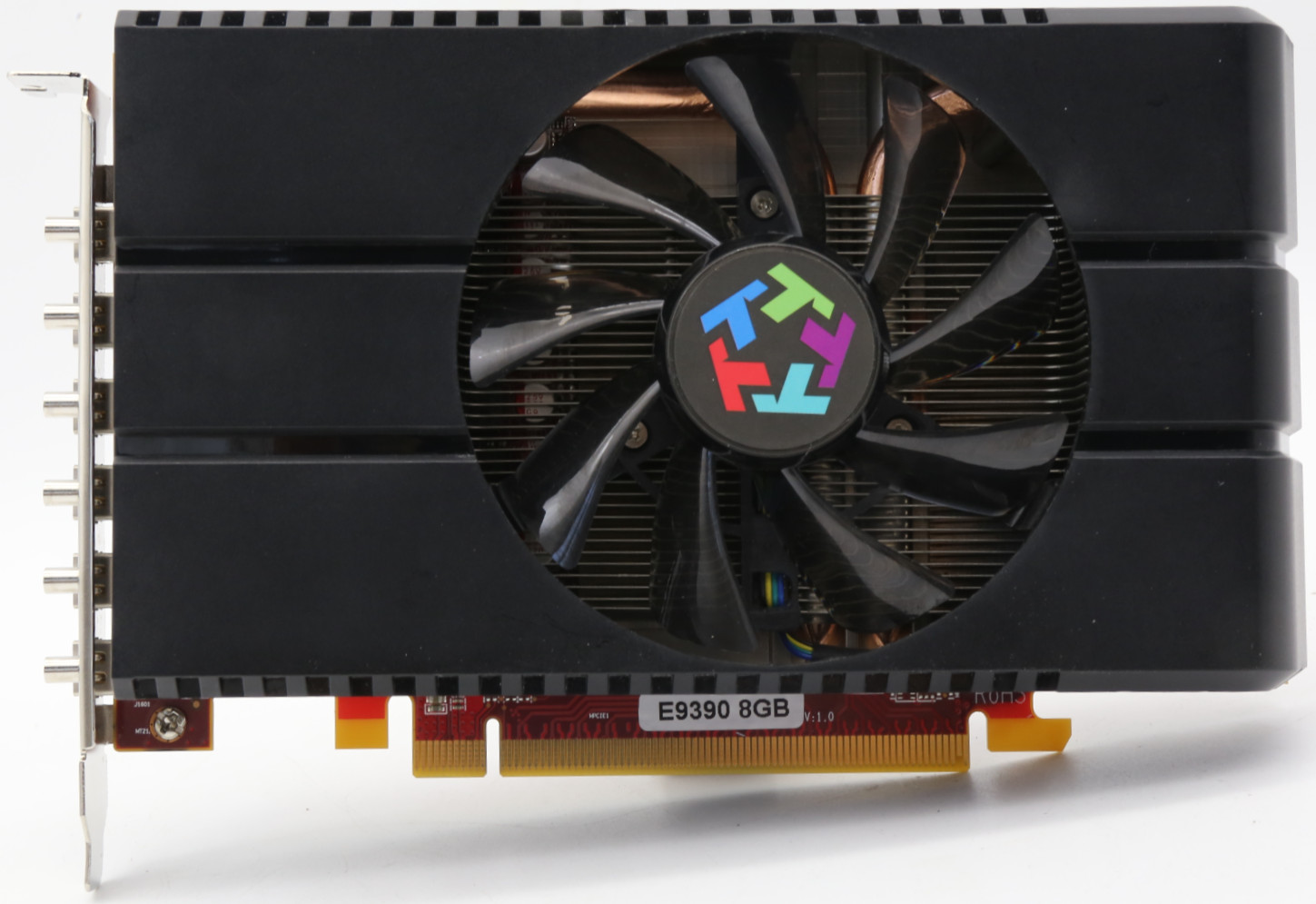

| 嵌入式芯片E9390低功耗高性能工业级6联屏显卡10bit支持竖屏1x6国产系统 |
 |
| 产品单价： |
|
| 产品尺寸(CM)： |
|
| BIOS： |
|
| Driver驱动链接： |
64位win10驱动链接 |
| datasheet规格： |
|
| procedure dwg： |
|
| 浏览量： |
4369 |
|
|
|
冶天E9390规格参数表
|
型号 Model |
冶天™ 6DP E9390 1792SP |
|
核心频率 Core / Mem Clock |
1086Mhz / 1250Mhz |
|
介面 Mainboard Bus |
PCIe 3.0 x16 |
|
流处理器数量 Shaders |
1792 SP |
|
记忆体 Memory capacity |
8GB GDDR5 |
|
记忆体位宽 Memory width |
256 bit |
|
输出接口 connector |
|
|
HDMI支持分辨率
|
@30Hz 3840*2160 ，可同时6路4K 30Hz输出，5路1920*3240 30Hz，4路4K 60Hz
@60Hz 4路4K 60Hz 1920*1200,1920*1080 |
| DP转HDMI解像度 Max.resolution |
@60Hz 3840*2160 3440*1440,2560*1600,2560*1440,2560*1080,2048*1536,
1920*1200,1920*1080,1856*1392,1800*14401792*1344,1776*1000,
1680*1050,1600*1200,1600*900,1440*900,1366*768,1360*768,
1280*1024,1280*960,1280*800,1280*768,1280*720(HDTV),1024*768等等 |
|
视频3D加速接口APIs supported |
DirectX® 12, OpenGL® 4.5, Vulkan™, Mantle, OpenCL 2.2 |
|
同时支援显示器数量support monitors |
6屏拼接，或6屏扩展，6屏克隆，可一机双卡 |
| 一机多卡级联 cascade in 1 PC |
支持 |
|
Eyefinity 宽域技术1 |
eyefinity 2.0 |
| 默认输出顺序从上到下output order |
6-5-4-3-2-1见后图说明（屏幕识别的默认顺序，开机最下面的2个HDMI口先亮） |
| 视频加速 DirectCompute Support |
directshow directdraw |
|
最大耗电量TDP / W |
75 W |
|
附加供电接口 add connector |
null |
|
建议使用电源 suggest Power |
400W以上 |
|
尺寸 size |
181mm*112mm*39mm双槽位4U，全高，全长 |
|
OS 支援 system |
64位Windows10®，Windows®7 8或Linux® |
|
系统需求 system require |
一根PCIe® x16; 3.0 或兼容 PCIe® x16 插槽 8G系统内存 400W或更大的电源
64位Windows10®，Windows®7 8或(Linux®需自行查找驱动） |
|
电视墙模式 TV Wall mode |
6*1,1*6,5*1,1*5,2*2,4*1,1*4（旋转）,1*3,3*1,2*1,1*2 |
| 带锁屏强制分辨率输出方式 |
EDID软件锁屏 ■ |
外接冶天EDID模拟器 ■ |
不支持 □ |
|
拼接墙分辨率
combine resolution |
4K双屏一行2列：(3840*2) x (2160*1)=7680 x 2160 60Hz
4K双屏两行1列：(3840*1) x (2160*2)=3840 x 4320 60Hz
4K三屏一行3列：(3840*3) x (2160*1)=11520 x 2160 60Hz
4K三屏三行1列：(3840*1) x (2160*3)=3840 x 6480 60Hz
4K四屏一行4列：(3840*4) x (2160*1)=15360 x 2160 60Hz
4K四屏两行2列：(3840*2) x (2160*2)=7680 x 4320 60Hz
4K五屏五行1列：(3840*1) x (2160*5)=3840 x 10800 60Hz
4K六屏两行3列：(3840*3) x (2160*2)=11520 x 4320 60Hz，4K分辨率体验不佳，实际应用不推荐 |
|
6屏两行3列3*2：（1920*3）x (1080*2)=5760 x 2160
6屏三行2列2*3：（1920*2）x (1080*23=3840 x 3240
6屏一行6列6*1：（1920*6）x (1080*1)=11520 x 1080
6屏六行1列1*6：（1920*1）x (1080*6)=1920 x 6480
5屏一行五列5*1：（1920*5）x (1080*1)=9600 x 1080
5屏五行一列1*5：（1920*1）x (1080*5)=1920 x 5400
4屏四行1列1*4：（1920*1）x (1080*4)=1920 x 4320
4屏一行四列4*1：（1920*4）x (1080*1)=7680 x 1080
4屏两行两列2*2：（1920*2）x (1080*2)=3840 x 2160
3屏一行三列3*1：（1920*3）x (1080*1)=5760 x 1080
3屏三行一列1*3：（1920*1）x (1080*3)=1920 x 3240 |
AMD Embedded嵌入式系列显卡对比表
|
AMD 嵌入式9000系列产品对比表 |
|
|
Radeon E9560 |
Radeon E9390 |
Radeon E9550 |
Radeon E9260 |
|
CUs核心单元 |
36 |
28 |
36 |
14 |
|
GPU 时钟频率 |
1.243GHz |
1.086GHz |
1.12GHz |
1.4GHz |
|
显存类型/带宽 |
7Gbps GDDR5 |
5Gbps GDDR5 |
5Gbps GDDR5 |
5Gbps GDDR5 |
|
显存位宽 |
256-bit |
256-bit |
256-bit |
128-bit |
|
显存容量 |
8GB |
8GB |
8GB |
4GB |
|
显示接口 |
6 |
6 |
6 |
5 |
|
DP 版本 |
(4x DP 1.4) |
(4x DP 1.4) |
6x DP 1.2 |
6x DP 1.2 |
|
功耗 |
Up To 130W |
Up To 75W |
Up To 95W |
Up To 50W |
|
GPU代号 |
Polaris 10 |
Polaris 10 |
Polaris 10 |
Polaris 11 |
|
GCN架构 |
GCN 4 |
GCN 4 |
GCN 4 |
GCN 4 |
|
版型 |
FHSS PCIe 9.5-inches |
FHSS PCIe 6.8-inches |
MXM |
MXM & PCIe |
6屏专业显卡横向对比表

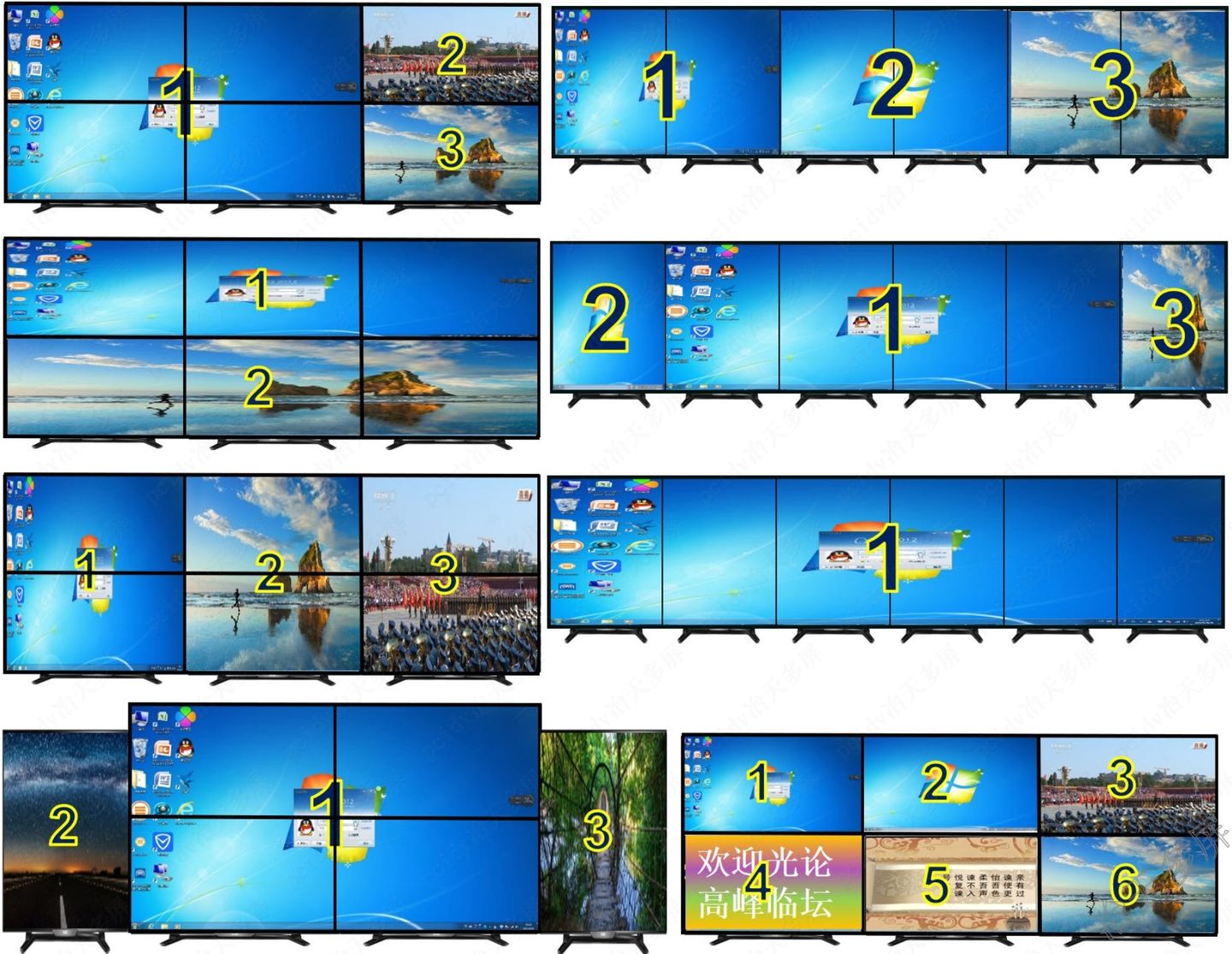

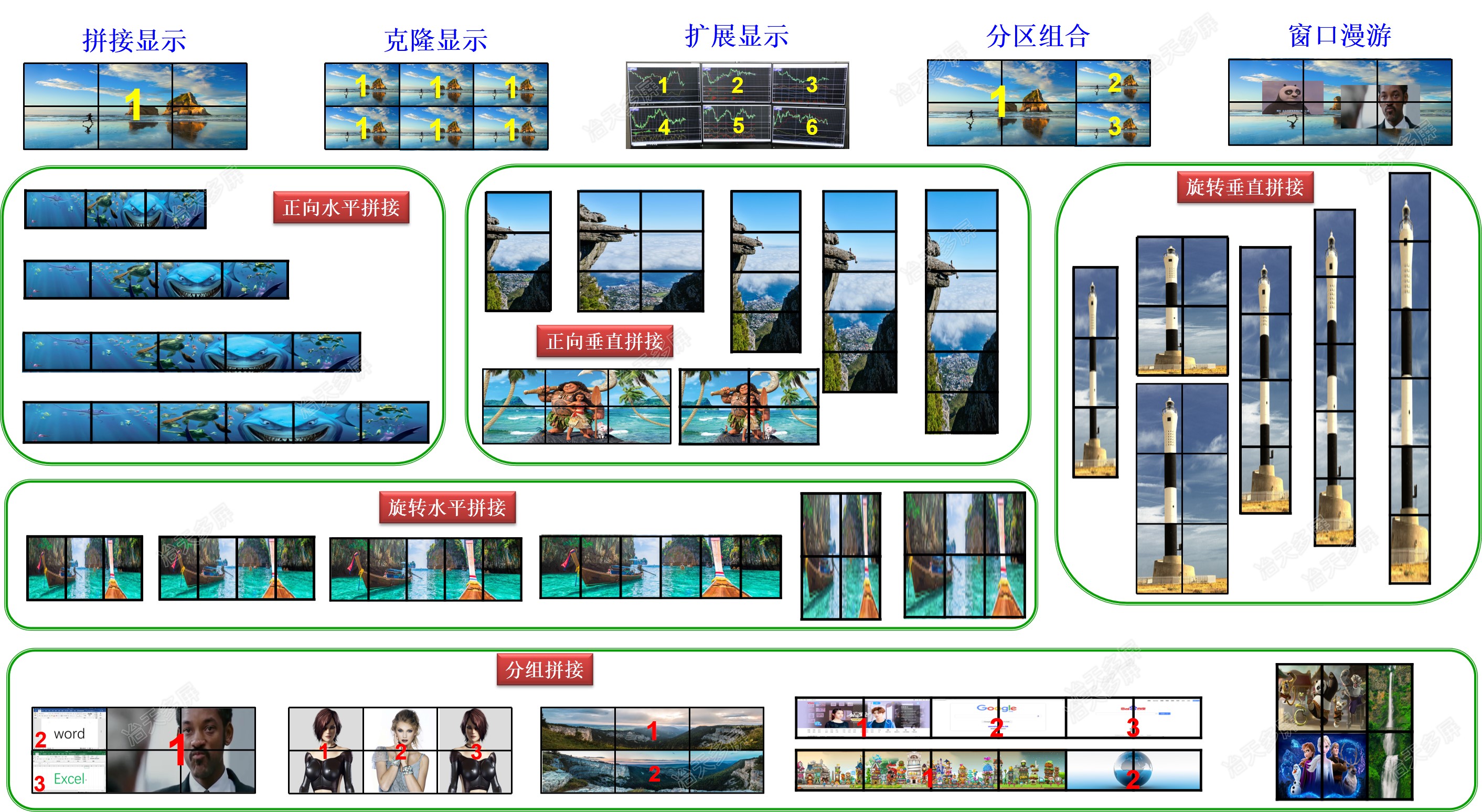

冶天E9390宽域技术的多屏配置显示效果

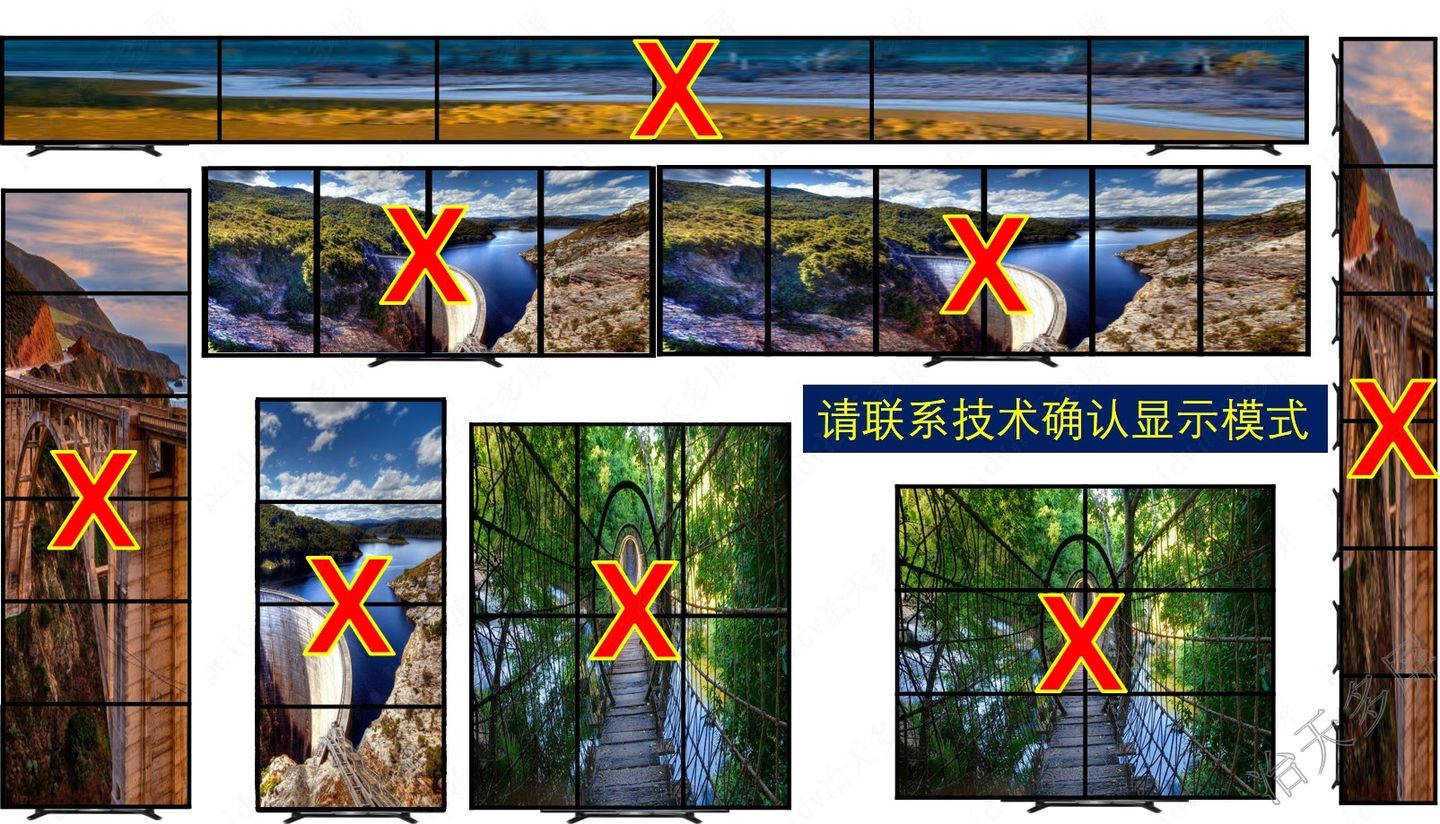

冶天E9390多屏显卡比普通的6屏卡多了哪些显示模式？
请注意：普通的多屏显卡以下模式都不支持

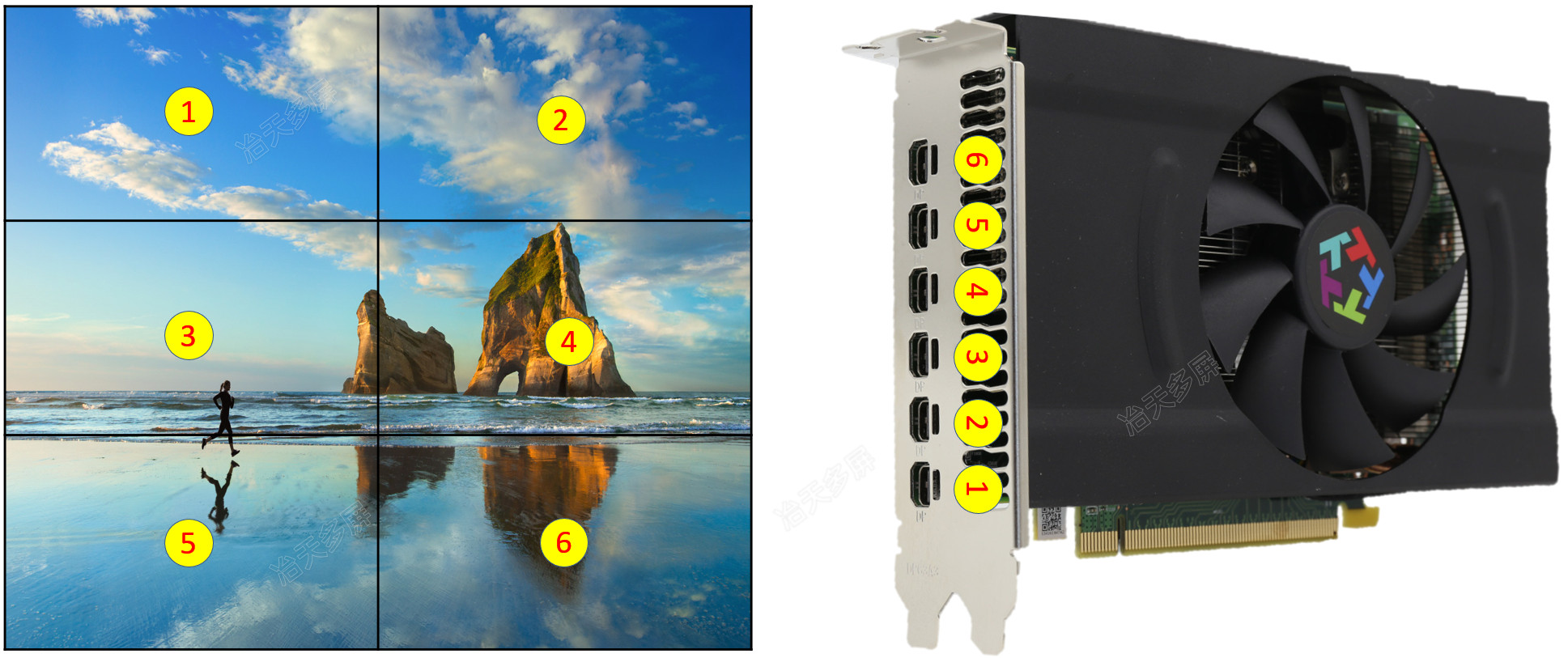

E9390显卡默认接线显示顺序
冶天E9390支持10bit色深面板，真实色彩还原
可靠的EDID管理功能

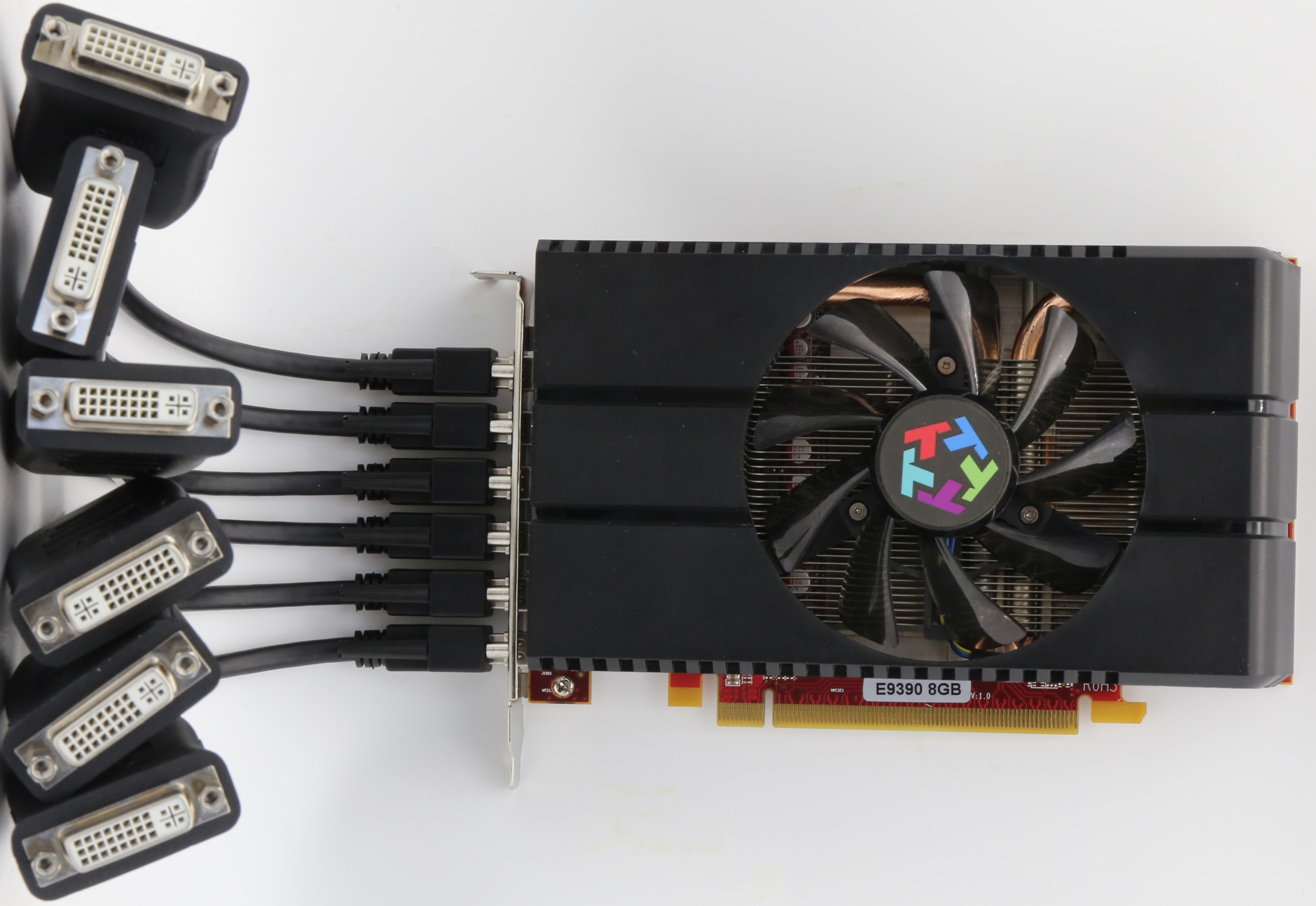

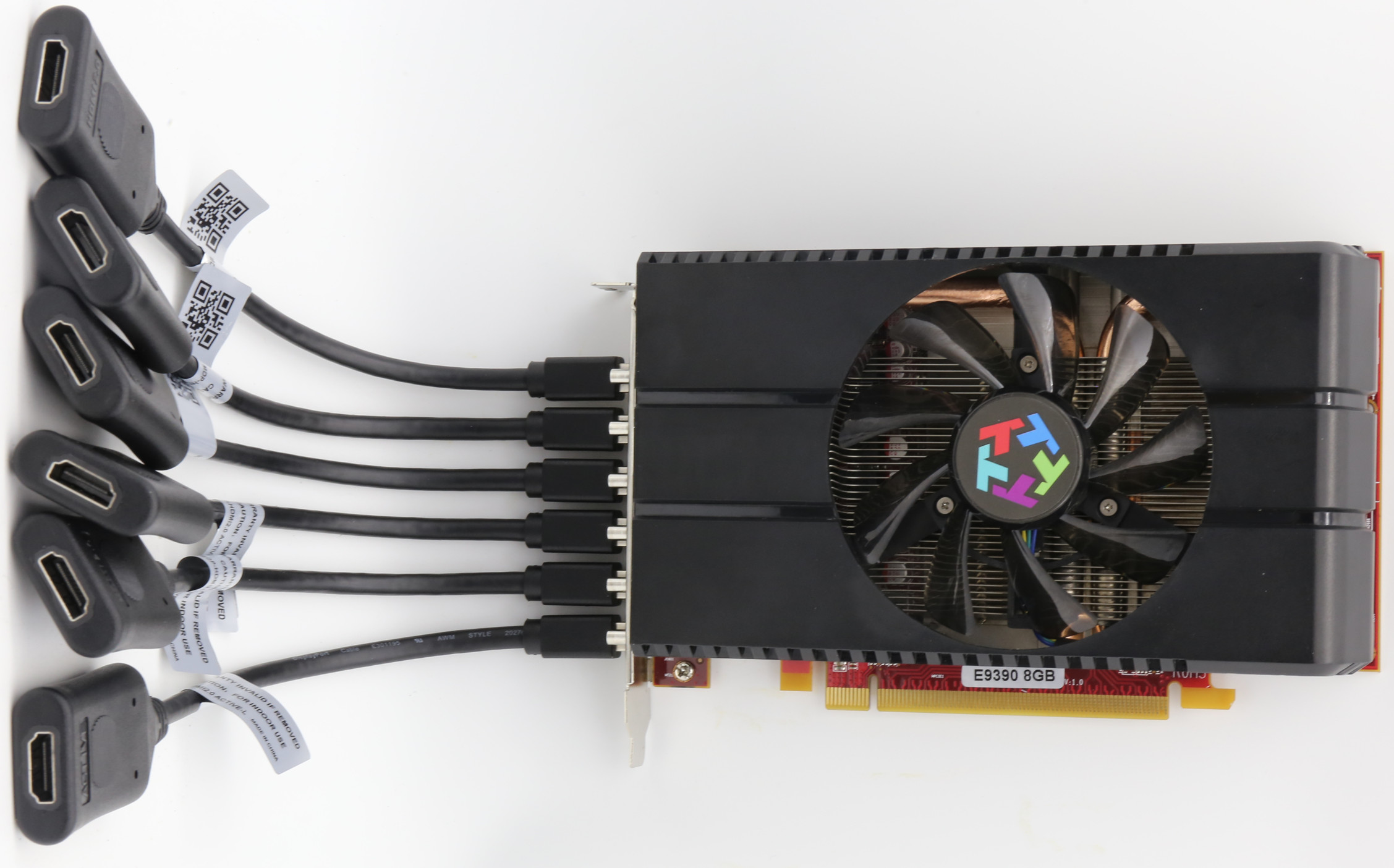

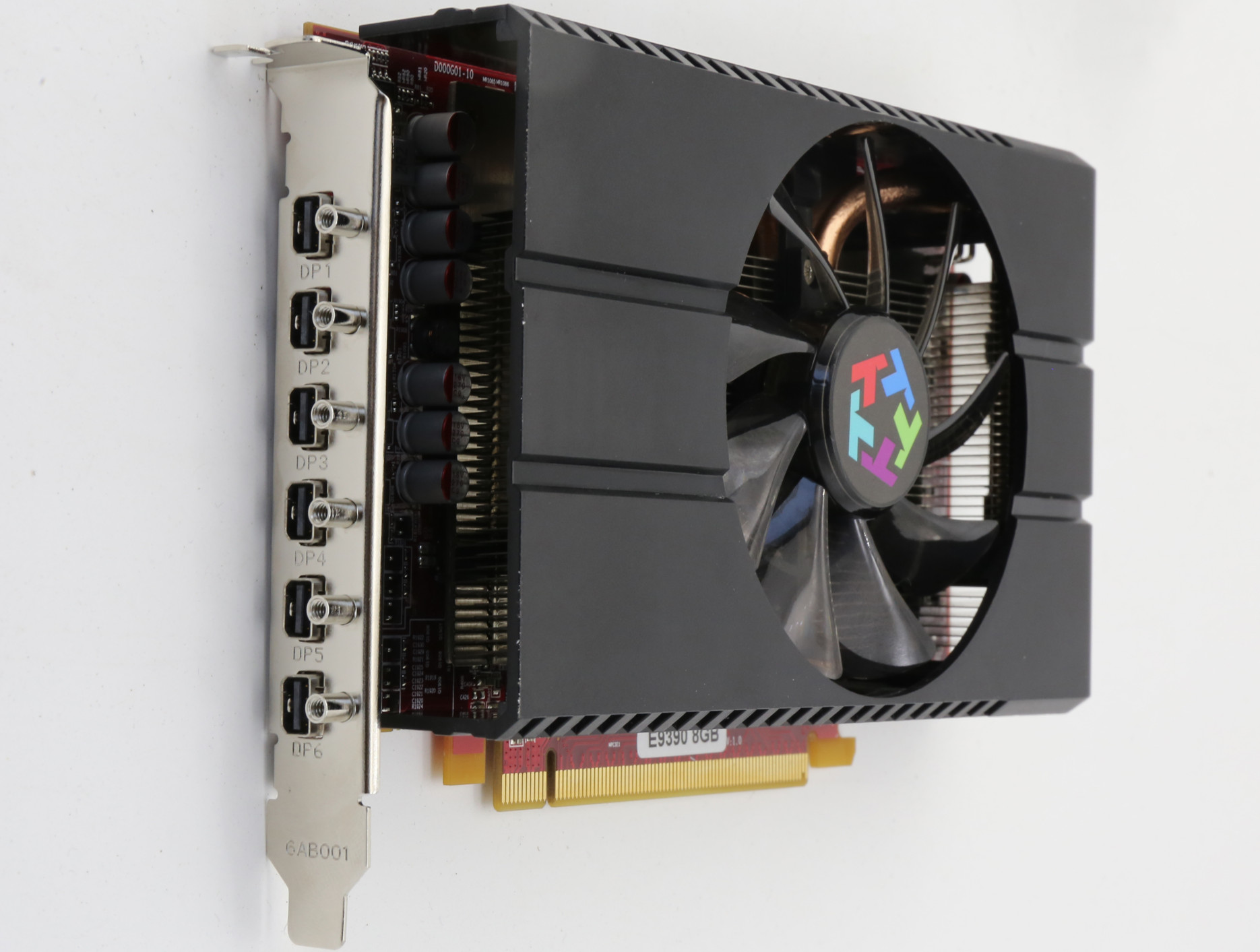

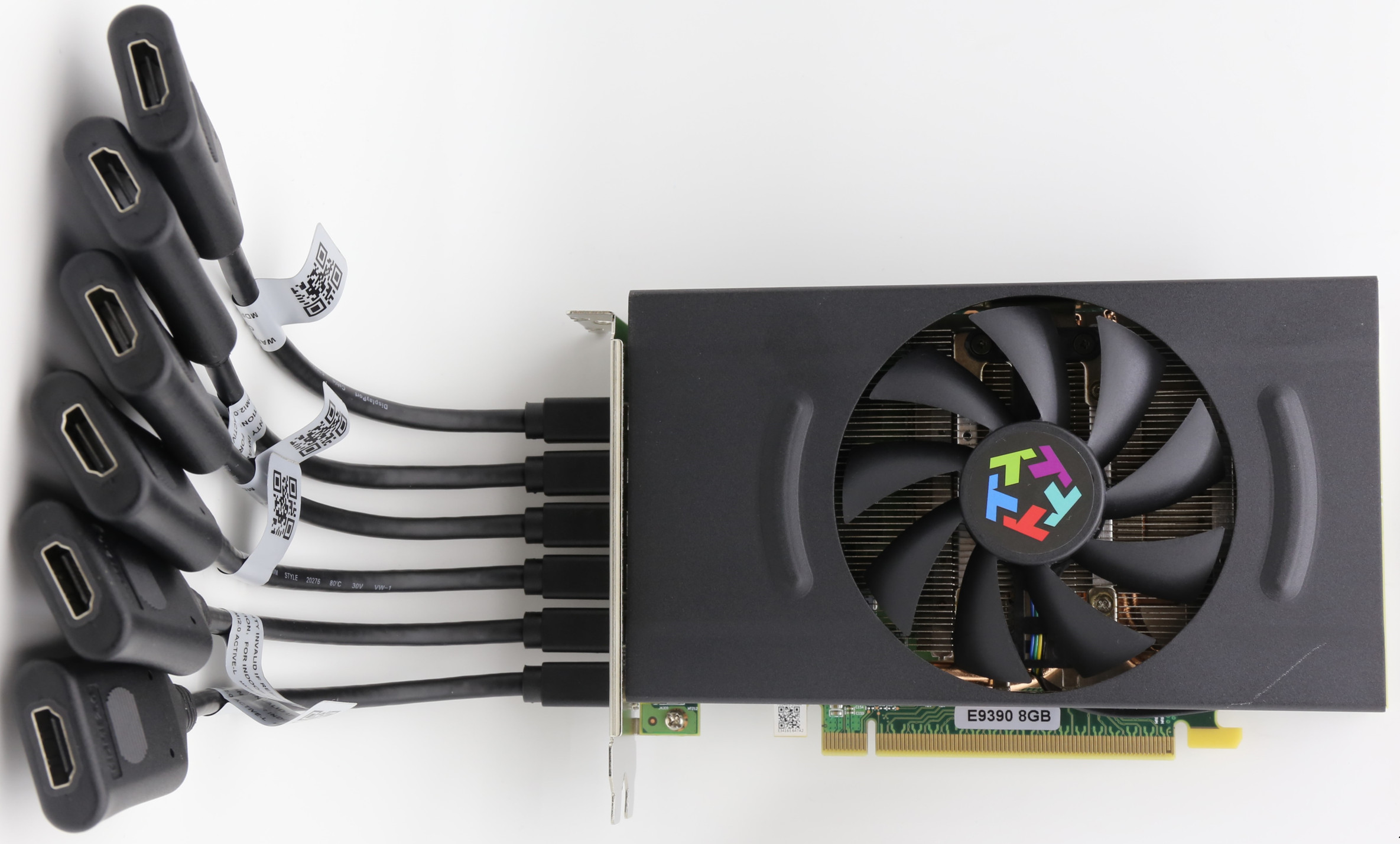

灵活的输出接口，可通过MINI DP接口转换成VGA/DVI或HDMI输出
精细的医学影像显示
除了检验的工具，多屏幕高分辨率的医疗級显示，也是目前医疗机构所急需的设备，以帮助医生能快速及精确的获得资料，以做出正确的诊断并提供治疗方式。这些医疗级专用的显示器都需要显示卡的支持以提供更清晰精确的影像效果，显示方案能提供诊断所需的高水准影像品质，提供清晰精准显示的图像，是目前应用领域的理想工具
PET、MRI、CT、乳腺X光检查, 放射医学, ES腹腔鏡手术等专用高精细度影像诊断显示工作站系統
Real-Time即时演算三维成像人体全身或局部分析
PACS系统/DICOM协定环境
医疗小组会议专用投影机影像显示系统
诊断、g观察、j教学工作站，外壳手术显示，临床检查显示
HIS (医疗资讯系统), RIS (放射科资讯系统)
医学研究，人体模拟，细胞运算等
医疗级专用显示卡，支持各种不同的分辨率
提供更为清晰的视频播放，无撕裂，无闪烁，视频播放比例更佳
同事支持原生横向或纵向显示
硬件旋转提供平滑与加速的影像显示
多重显示卡支持全部为灰阶，全部为彩色或混合灰阶和彩色的显示器组合
完整支持10-bit色彩
广电显示解決方案
广电领域的工作流非常大，有很多不同的讯号需要在同一时间到达以成更好的播放效果，所以讯号延迟降到最小化是非常重要的。例如： 直播/广播中的图片及影像传送 新闻/运动赛事/评论节目/现场分析 虚拟场景/即时新闻 Real-Time 影片播放/数码电影制作
DirectGMA直链技术
DirectGMA是AMD专有的API，用于PCIe界面设备之间的直接传输。支持AMD DirectGMA技术的E9390显卡可在主机系统上的设备之间实现高性能，低延迟，高频宽的点对点数据传输。
在广电领域里，很多的SDI VIDEO I/O卡产商都有支持AMD的DirectGMA技术，例如AJA、Blackmagic，Bluefish等，所以SDI设备可以直接将影像等讯号在显卡的记忆体内传输，而GPU也可以直接处理影像，再将处理后的结果直接回到SDI设备的记忆体里，反之亦然，完全不需要经过系统内存。这样的方式，不但可以呈现高效能的讯号处理、高频宽的讯号传输并且提供超低的讯号延迟。
DirectGMA 的主要特色及应用于广电领域优势
E9390嵌入式显示卡方案支持DirerctGMA技术， 可提供超低延迟以及超高速处理Real-Time专业影片以及广电讯号 开放平台支持所有的第三方PCIe界面SDI I/O 设备(第三方PCIe界面 SDI I/O 设备需要支持DirectGMA技术) 允许第三方设备通过PCIe界面将內容直接写入显示卡记忆体 同样也允许GPU將处理好的资料直接传到支持DirectGMA技术的第三方设备 提供驱动软件界面，允许第三方硬件供应商使用DirectGMA支持与AMD GPU的数据交换 在GPU之间做点对点的传输 使用high-speed DMA传输在同一台系统里，快速的在二个GPU记忆体之间复制资料 在 GPU 和 FPGAs之间做点对点的传输 使用high-speed DMA 传输在同一台系统里，快速的在GPU以及FPGA记忆体之间复制资料 DirectGMA对Video的优势 可针对frame-based的设备做优化，例如frame grabbers, video switchers, HD-SDI 获取，以及CameraLink等设备 支持多种 API 例如 OpenCL™ 2.0, OpenGL 4.5 以及 DirectX® 12 提供优异的价格性能比给系统整合商及终端用戶
交通运输与安防监控
在交通运输相关的领域以及安全监控、派遣等行业，大多有非常多的文字讯息或是影像需要在大屏幕上显示，这些产业通常需求低功耗、高稳定性、弹性的多屏输出、矮板(Low Profile)小卡等特殊的显示卡需求。
ATC (Air Traffic Control；空中交通控制)
交通资讯看板(机场, 车站) 车队控制中心
监控和保全中心
派遣行业
银行与财务金融业专业解决方案
财务金融 / 银行的应用
-
股市资讯看板 / 股市分析
-
利率、汇率资讯墙
-
金融市场数字分析
博彩行业的应用：
在拉斯维加斯赌场大乐透老虎机水果机就像印钞机，24小时不停的运转，赌博机对显卡有着更苛刻的要求，E9390在提升显卡性能的同时，功耗控制在75W，不需要外部独立供电，适合长时间工作。

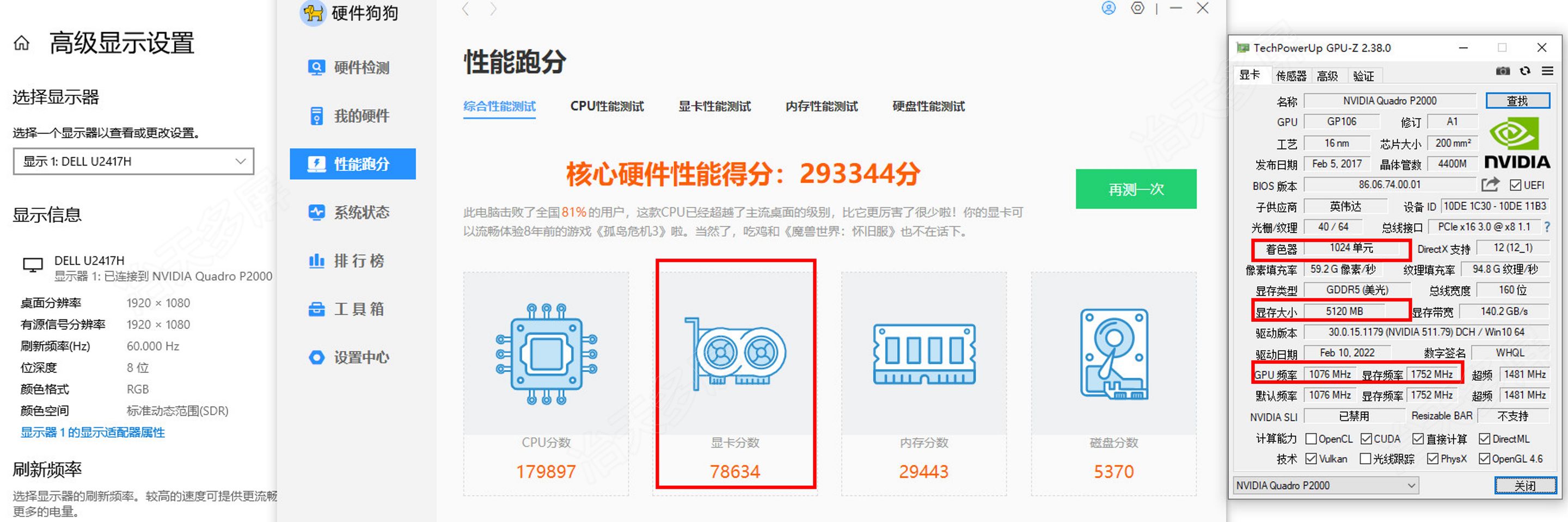

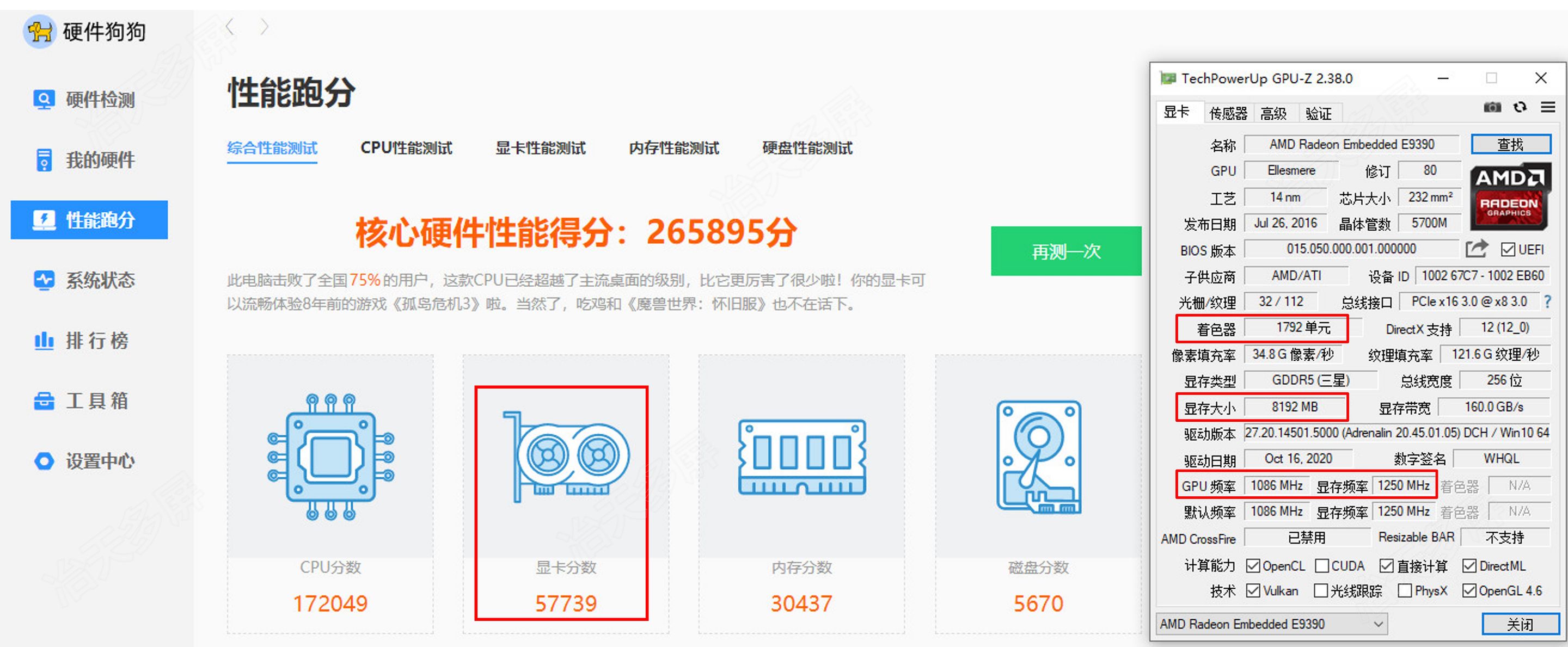

E9390实际跑分测试VS P2000驱动精灵硬件狗狗鲁大师跑分

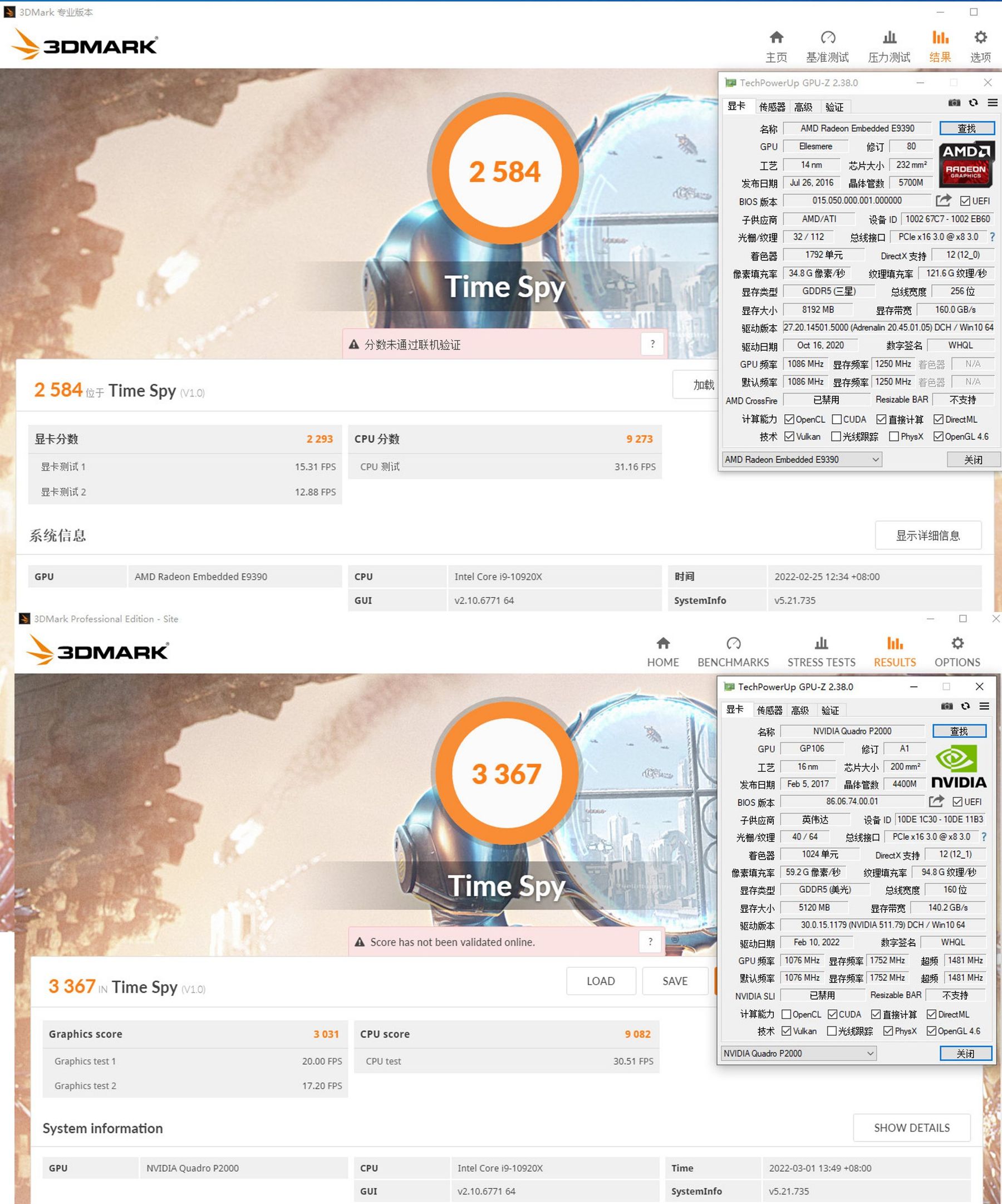

3DMARK跑分对比
冶天E9390 V2新版DP带螺丝锁EDID红板图片实拍
|
|
|
MXRT-8700产品介绍
适应未来需求的 16GB 显示器控制器，适用于 GPU 密集型 PACS 极佳的性能 可靠的使用寿命 有保障的工作流程
支持 该产品是以下产品的一个选项。
Coronis 5MP LED (MDCG-5221), Coronis Fusion 4MP (MDCC-4430), Coronis Fusion 6MP (MDCC-6530), Coronis Uniti (MDMC-12133)
用于应对当今的工作流程挑战和未来的诊断挑战的旗舰 GPU 巴可 MXRT-8700 图形卡具有无与伦比的功能、性能和可靠性，可以处理严苛的诊断工作流程和复杂的图像数据集。该平台由巴可独家提供，包含 16GB 的图形内存，同时还能在单个 PCI 插槽中驱动六个 DP 1.4 接口，这使其成为了使用高级多显示器生产级观测站的设备的理想解决方案。
利用 2304 个流处理器、224 GB/秒的内存带宽和 PCIe®3.0 支持加快工作流程应用程序的响应速度和数据传输速度。关键功能包括：业界领先的 6 个 DP 接口，可覆盖各种显示器配置；16GB DDR5 内存，用于较大规模的 PACS 数据加载；EDID 仿真，用于多工作站配置；以及 30 位色深支持。
功能 16GB GDDR5 显卡内存
224 GB/秒的内存带宽 256 位内存
接口 6 个迷你 DP 接口 1.4（包括 4 个 mDP 到 DP 转换适配器）
最大功耗：130W（6 针） |
|
|
|
