Matrox Mura MPX产品功能介绍：新一代Mura技术提供无与伦比的性能、画面质量和可升级性

Matrox Mura™ MPX系列为显示墙和显示墙矩阵管理技术制定了未来的标准，不以降低任何方面的技术规格为代价。这块独特的PCI Express x16 Gen2单插槽板卡包括了输入和输出，利用64 Gbit/s双工数据传输完美地显示高清输入，不以降低帧率、颜色质量或是分辨率为代价。MPX系列输出/输入板卡有高度灵活的通用输入通道支持，同时支持数字和模拟视频（高清、DVI、RGB/VGA、分量、S-Video和复合）并以全RGB888※画面质量显示。MPX视频采集卡与输出/输入板卡一同使用，可提供更多路模拟视频输入。

• 单插槽板卡，配备输出和输入通道
• 三块多功能输出/输入板卡，支持不同通道组合，包括4路输出/4路输入（MURA-MPX44F）、4路输出/2路输入（MURA-MPX42F）和4路输出/0路输入（MURA-MPX40F）
• 两块独立的视频输入板卡可采集更多通道：8路输入（MURA-MPXV8F）和16路输入（MURA-MPXV16F）板卡
• 一套系统可以安装多块输出/输出板卡和输入板卡组合，以驱动需要的通道数目
• PCI Express x16 Gen2主机总线连接充分利用64 Gbit/s全双工带宽
• 最高输入分辩率为每台显示器1920x1200（SL-DVI）和2048x1536（RGB/VGA）
• 每路输入最高分辨率为1920x1200（高清、SL-DVI、RGB/VGA）、1920x1080（分量）和NTSC/PAL（S-Video、复合）
• 专为需要稳定、可靠的显示墙技术的控制室、操作中心、关键任务环境、数字标识展示和演示系统而设计
• 多通道边缘融合：支持横向和纵向两种设置的投影仪的边缘管理和叠加功能，支持overlap功能，并能在水平与垂直方向产生高达重叠25%的公共像素叠加带，为边缘融合提供硬件支持。
• 多功能板卡设计令一块板卡可以完成视频切换、信号转换、缩放和去交织功能，无需分别为每个功能寻找解决方案
• 与Matrox VPX和Matrox PPX系列显示墙应用程序后向兼容
• 软件开发包（SDK）包括Matrox Displaywall API和新的Network PowerDesk API
• Matrox for iPAD软件MuraControl
• 专为Microsoft Windows 7 Professional（64 bit）和Windows Server 2008 R2（64 bit）设计
• 销售和技术支持服务遍及全球
  ＊1年质保

应用示例：

Matrox MPX用户手册（英文）

View the Video

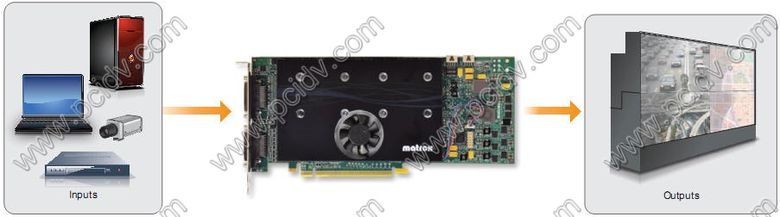

多路采集大屏输出上墙

Matrox迈创Mura MPX系列多屏卡特性

1、用PCIe x 16二代总线技术，同时配备内部透明桥传输数据,系统最大带宽高达1000Gb/秒

2、每通道512MB显存

3、每一张卡可实时地采集各种不同信号源(RGB，DVI，HDMI，S端子，复合视频)

4、支持最大输入分辨率1920X1200@60Hz,RGB888，最大输出分辨率2048X1080@60Hz，32bpp

5、具有网络API功能，可自由调控信号出入，充当DVI矩阵

6、支持操作系统：Windows7 64bit ，windows 2008 64bit

7、多通道边缘融合：MURA MPX显卡支持overlap功能，可以在多至24通道，每相邻2通道间水平或垂直方向产生25%公共像素重叠带，为边缘融合提供硬件支持。

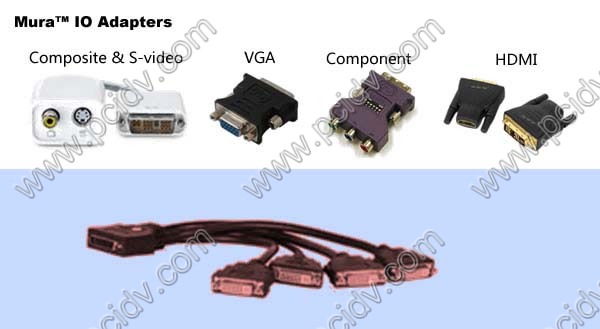

Mura—MPX 采集方式

Mura 可以同时并实时地采集各种信号源;

所有信号源将会被转换成DVI信号被采集;

Mura—MPX全系列产品

输出/输入二合一卡:

•Mura MPX-4/0 (4通道输出, 0输入)

•Mura MPX-4/2 (4通道输出, 2通道输入)

•Mura MPX-4/4 (4通道输出, 4通道输入)

模拟视频输入卡:

•Mura MPX-V8 (8通道视频输入)

Mura MPX-V16 (16通道视频输入)

显示和采集全高清图像●实时采集和显示●有SDK边缘叠加和边缘穿越支持●硬件下变换和抽样●硬件加速的IP视频解码
Mura MPX与VPX，PPX系列区别

Matrox Mura MPX系列认证平台

以下为经Matrox认证可以使用Matrox Mura MPX系列的平台。请与我们的技术支持部门联系了解更多信息。

经认证的系统

每套系统支持最多2块Matrox Mura MPX板卡

每套系统支持最多7块Matrox Mura MPX板卡

经认证的机箱

联系Matrox了解经认证的机箱清单。

* Intercard support available between Mura MPX boards in the PCIe2 and PCIe3 slots, but unavailable between these boards and the third Mura MPX board in the PCIe1 slot.

※ RGB888=8+8+8=24bit真彩色，同理：RGB565=16bit色；RGB8888=32bit色

新的Matrox MuraTM MPX系列插板重新定义协作视频墙和矩阵切换机/扫描转换器解决方案

Matrox图形公司宣布推出新的Matrox Mura™ MPX系列显示墙控制器板阵列，用于协作显示墙和矩阵切换器/扫描转换器设施。新的Mura MPX系列卡将传统的独立输入和输出卡与一块单一插槽的PCI Express X16 Gen2板相结合，利用64 Gb /秒的全双工数据传输到显示全帧速率的HD视频输入频道中。MPX系列的输出/输入板具有高度灵活，可支持普遍的输入频道，用于数字和模拟视频（HD，SL-DVI，RGB / VGA，分量，S-Video和复合），可以用全面的零压缩RGB888图像质量来采集和显示数据来源。系统集成商们可以轻松地在一个单一系统中添加多个MPX输出/输入板，并纳入MPX视频采集卡，用于高容量的模拟视频输入部署。

通用输出/输入板：Mura MPX- 4 / 0（4路输出，零路输入）；Mura MPX- 4 / 2（4路输出，2路输入）；Mura MPX-4 / 4（4路输出，4路输入）。

模拟视频输入板：Mura MPX- V8（8路输入）、Mura Mura MPX- V16（16路输入）。
