众所周知的原因，基于Nvidia英伟达GPU对多屏显示的支援不如AMD芯片的选择多，恰逢时机的推出一款基于GT730芯片的4屏输出刀卡，板载4路HDMI直出直连显示器，中间无须任何转接线。
特别针对品牌机电脑DELL，联想，HP惠普优化设计，兼容性高(一次点亮)
| 规格说明 |
冶天7304H |
|
GPU 芯片 |
Nvidia GT 730（4屏显卡） |
|
Graphics Bus 图形卡接口 |
PCI Express 2.0 8x |
|
Memory size 显存容量 |
2GB DDR3 （single GPU） |
|
Core/Mem clock 芯片显存核心频率 |
400 MHz |
|
Memory clock 显存频率 |
800 MHz |
|
Output 输出接口 |
HDMI *4 |
|
Support Max. monitors |
4屏输出单屏全高清1080P |
|
Memory Interface 位宽 |
64-bit |
|
Memory Bandwidth (GB/sec) 显存位宽 |
6.5 GB/S |
|
CUDA Cores 流处理器 |
384 (per GPU) |
|
HDCP support |
null |
|
MAX DIGITAL Resolution Max数字分辨率1 |
在扩展模式下HDMI接口上支持3840x2160 30Hz 1920x1080 60Hz
拼接模式下3840*2160 30hz(2行2列) |
|
MAX Analog Resolution Max模拟分辨率2 |
不支持再转VGA输出 |
|
Max monitors Max屏幕数量 |
单卡4屏，可3卡扩展12屏不支持3卡拼接 |
|
Card size （）板卡尺寸 厘米 |
17*6.5*3.5 cm 双槽 two slot |
|
GPU Boost 2.0, 3D Vision, CUDA, DirectX 11, PhysX, TXAA,FXAA, 3D Vision Surround, SLI-Ready, 自适应垂直同步,支持 SHIELD |
|
NVIDIA® 3D Vision™ Ready, 3D Vision Surround |
|
DirectCompute Support 5.0 |
|
HDMI 1.4 Support |
|
Built for Microsoft® Windows Windows 7™ & Vista™ 驱动windows 10系统 |
|
OpenGL® 4.3 Optimizations and Support (OpenGL 4.2 优化及支持) |
|
Graphics Card Power 功耗 |
45 W |
|
Card Dimensions 插槽宽 |
2 Slot 双槽位 |
|
Max.GPU Temperature |
75℃ |
|
System Requirements
系统要求 |
WindowR 7, 8，win10 |
|
PCI Express or PCI Express 3.0-compliant motherboard with one x16 graphics slot |
|
DVD ROM drive for software installation |
|
Minimum 400W system power supply |
|
no need 8pin *1 and 6pin *1 power supply connector 不需要一个 8 针和一个 6 针连接器 |
|
电视墙模式 TV Wall mode |
1*3(1行3列),3*1(3行1列),2*1(2行1列),1*2(1行2列),2*2（2行2列）
1*4（1行4列），4*1（4行1列） |
|
拼接墙分辨率
combine resolution |
4屏四行一列1*4：（1920*1）x (1080*4)=1920 x 4320
4屏一行四列4*1：（1920*4）x (1080*1)=7680 x 1080
4屏两行两列2*2：（1920*2）x (1080*2)=3840 x 2160
3屏一行3列3*1：（1920*3）x (1080*1)=5760 x 1080
3屏三行一列1*3：（1920*1）x (1080*3)=1920 x 3240
2屏一行两列4K：(3840*2) x (2160*1)=7680 x 2160 30Hz
2屏两行一列4K：(3840*1) x (2160*2)=3840 x 4320 30Hz |
4屏显卡横向对比表
How to work？单屏时代就要过去，多屏时代就要来临，听听效率控们是怎样说的？
多屏幕相对于单显示器的优势
| 工作效率优点 |
提高百分比 |
可用性优点 |
提高百分比 |
| 错误更少 |
33% |
任务跟踪更容易 |
45% |
| 编辑速度更快 |
16% |
执行速度更快 |
32% |
| 任务存取速度更快 |
6% |
舒适度更高 |
24% |
1、工作狂人：我需要开N个浏览器窗口查阅资料IE，同时定制工作报表excel+会议报告PPT+不时的盯下股票，可是“我只有1个笔记本1个显示屏”
2、游戏高手：竞技游戏中，如果可以拓宽视野的话，一定可以取得更好的成绩。
3、娱乐达人：我爱玩网游，爱微博，LP爱看韩剧，这下都可以解决了。
4、系统集成商：大屏显示成本太高，没有核心技术，项目拿不下来……，这些都成了过去式，多屏拼接变得异常简单，民用市场应用大幅增长了。
在大家习惯于图形操作环境与多任务作业模式后，一定有不少人觉得显示器不太够用，又要看网页又要处理别的事，挤在小小的桌面上不怎么好用。换了大尺寸的显示器后，也只有刚开始时会觉得面积变大，使用一阵子后还是会觉得窗口间不好切换，例如播放影片时，想要有另一个画面可以查询数据或是与朋友分享心得。若有这种感受，其实用多重显示器更好用，例如二台或三台显示器，尤其是某些特定领域的工作，多台显示器更能提升工作效能。想要使用多重显示器时，桌面计算机可能比较简单，使用有二个或更多输出的显示适配器就可以了，但是笔电就比较麻烦，外接一台是比较常见的模式，但是使用上不是很方便。
多屏显示版本的冶天7304H属于多屏工作站显卡产品，它配备了板载4个HDMI接口，经过配置可以同时使用四个输出接口，包括以surround技术合并出单块四屏或者两块双屏屏幕墙。 对那些有多屏显示需求但对实时3D性能又没有太高需求的人群也相当适用。主要适用领域为财务金融、监控产业、航班信息显示等多屏幕显示的产业，此产品主要诉求为超低耗电量（约40瓦），双插槽Low Profile的短版设计，这对MINI-ITX小机箱用户来说是个福音。
|
英伟达™ (NVIDIA®) surround技术
专为最新商务应用程序打造的多显示器图形解决方案
- 专为最新商务应用程序打造的多显示器图形解决方案
- 让任务栏能够无缝地分布于多台显示器之上，而且还能让所有应用程序实现透明缩放。使用一块或多块NVS显卡，用户便可以在多台显示器或一台高分辨率显示器上开展工作。
- 只需按下“maximize”即可将整个Windows桌面和任务栏扩展到多台显示器之上。
- 可以在多台屏幕上运行Microsoft Office、Internet Explorer、Bloomberg、Thomas Reuters以及Windows Media Player等应用程序。
- 可与英伟达™ (NVIDIA®) nView桌面管理软件无缝配合，从而实现最高工作效率。
|
|
英伟达™ (NVIDIA®) nView 桌面软件
高效管理用户桌面
- 英伟达™ (NVIDIA®) nView桌面软件具有下列桌面与应用程序管理功能，让用户能够将工作分布于一台大屏显示器或多台显示器之上:
- 显示器网格线 (Display Gridlines) 可将显示器分割为多个显示区，从而让桌面能够实现最大化。
- 虚拟桌面 (Virtual Desktops) 让用户能够在最多32个不同的桌面上启动应用程序并在它们之间进行无缝切换
- 延长的任务栏 (Extended Taskbar) 让用户能够在运行某应用程序的指定显示器上看到该应用
- 快捷键 (Hotkeys) 让用户能够自定义和快速访问英伟达™ (NVIDIA®) nView功能。
|
金融应用：可以将大智慧/同花顺/通达信软件的不同功能窗口，分拆到多屏显示系统的各个屏幕上同时显示，各种行情信息一览无余。为金融行业提供多样化、多层次的多屏解决方案，全面提升用户的个性化需求。
软件全面支持：大智慧投资家/分析家/金融工程实验室（年费版），通达信金融投资家，双屏多通道（多屏/6屏炒股方案）数据输出技术。在软件兼容性方面，多屏系统的每个屏幕均可实现分窗口和全屏幕显示，相应的操作自动限制在本屏幕内，对其他屏幕无干扰，有助提高工作效率及降低错误率。超大屏幕的单窗口显示应用，由多个屏幕各自显示部分画面组合而成，整体效果非常出色。
冶天7304H一机4屏拼接屏幕连线顺序图

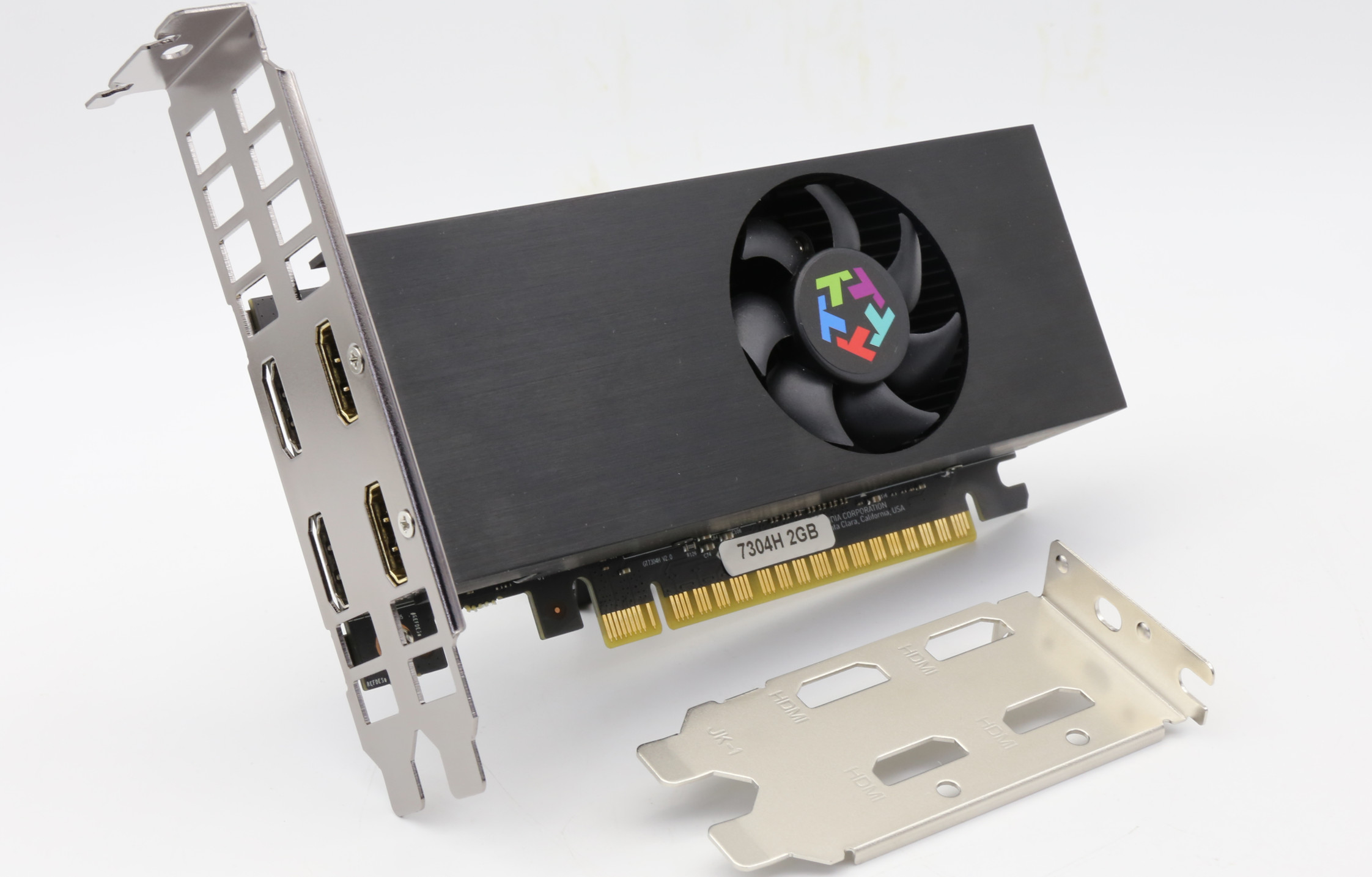

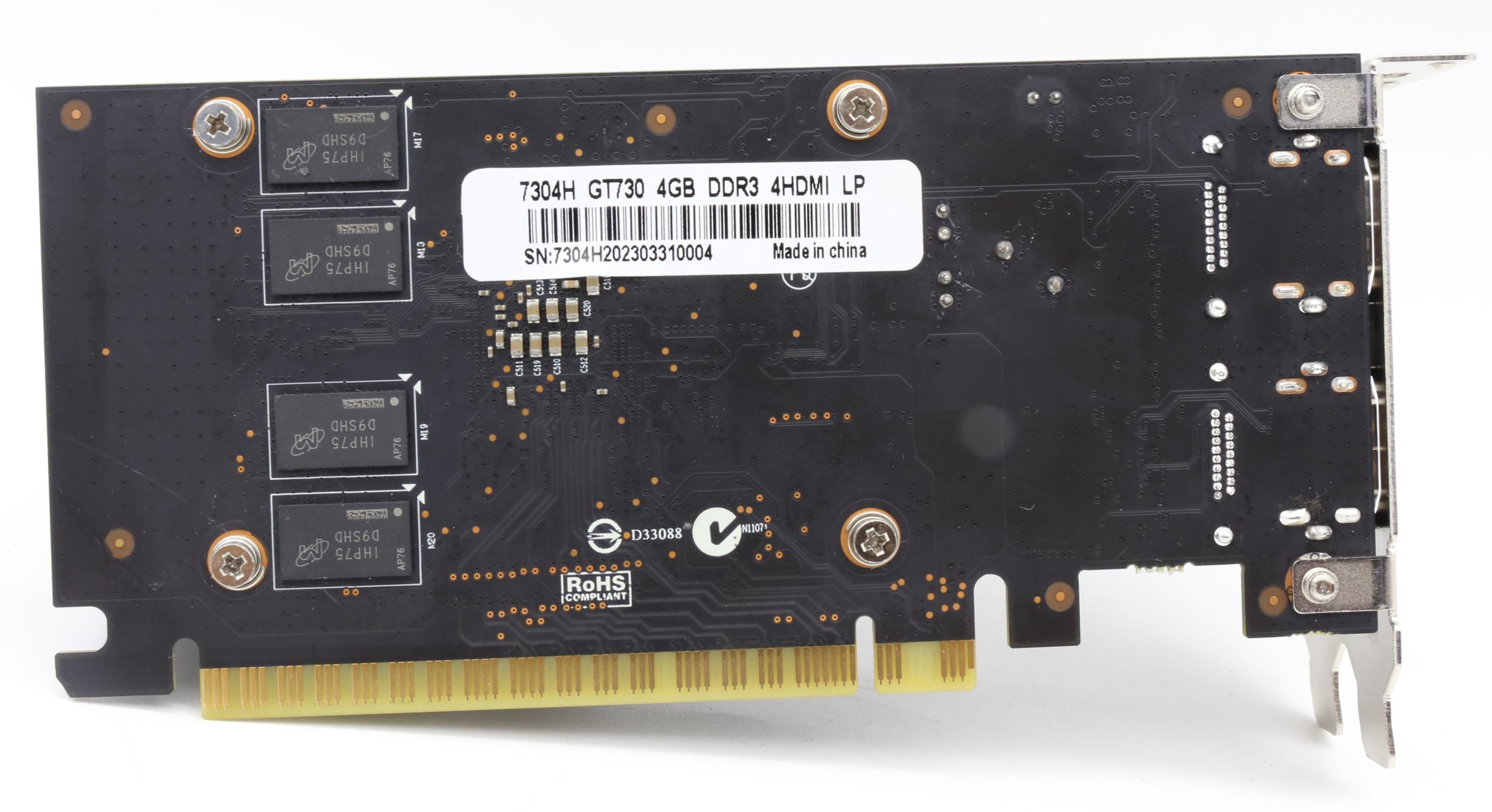

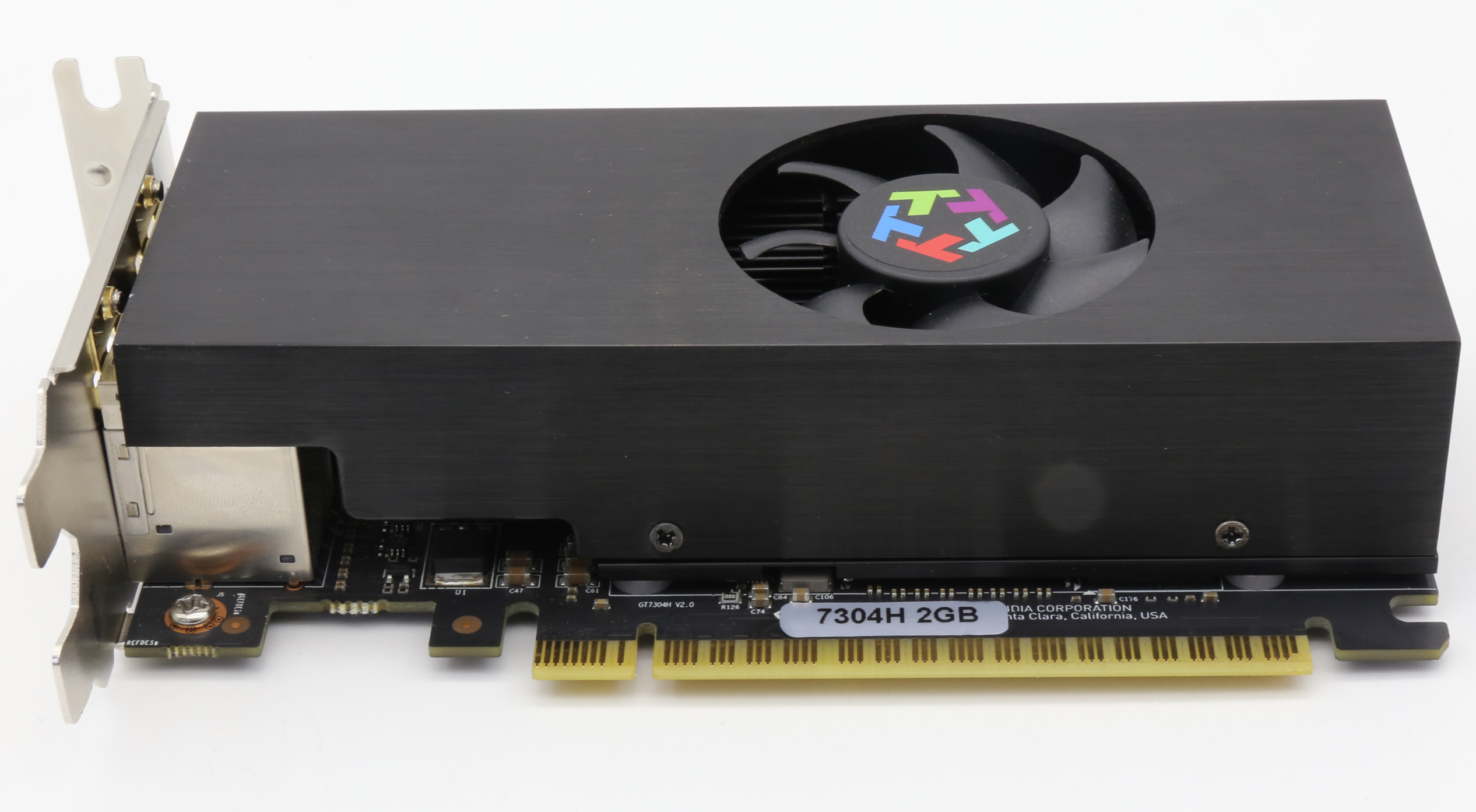

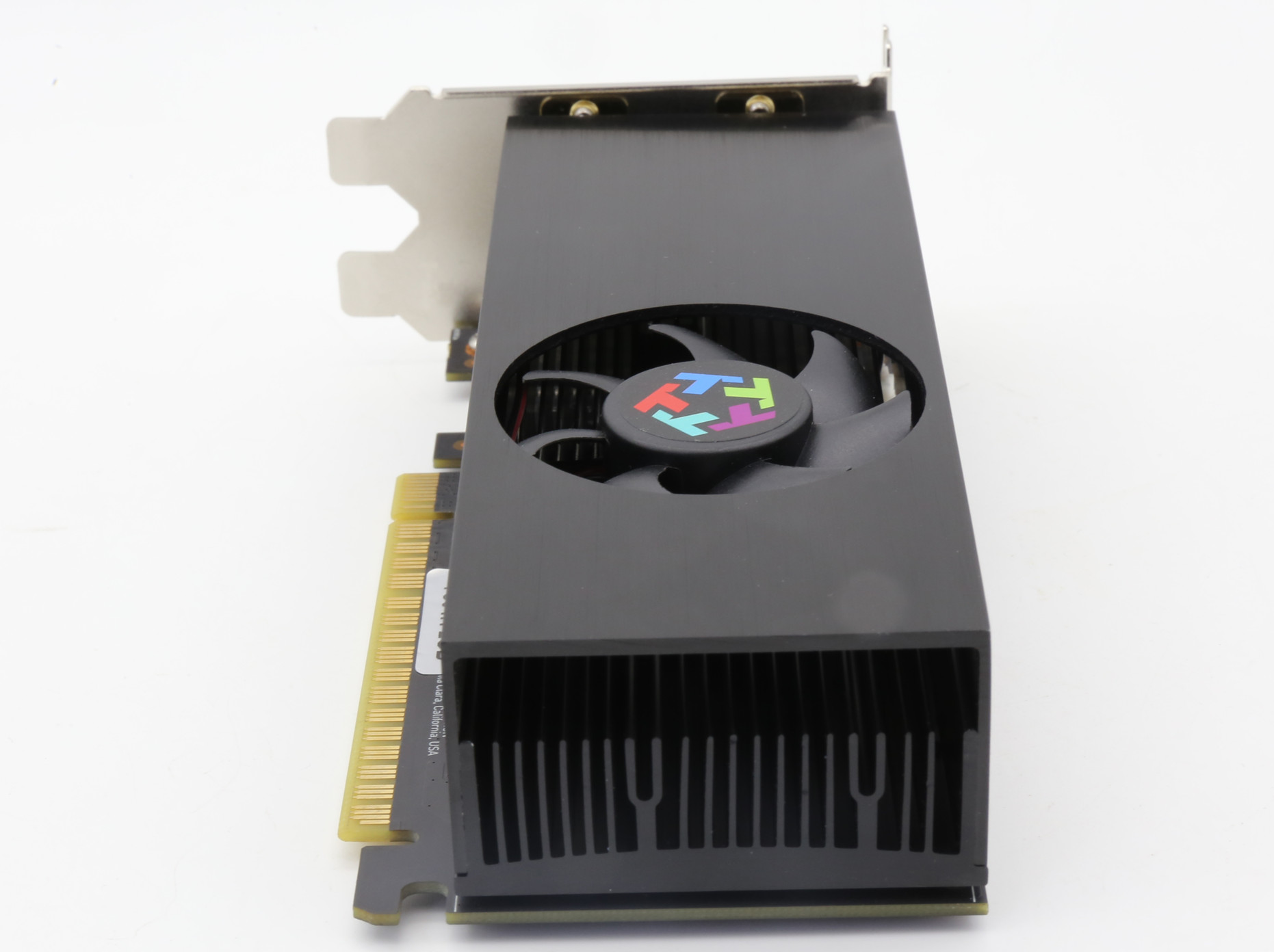

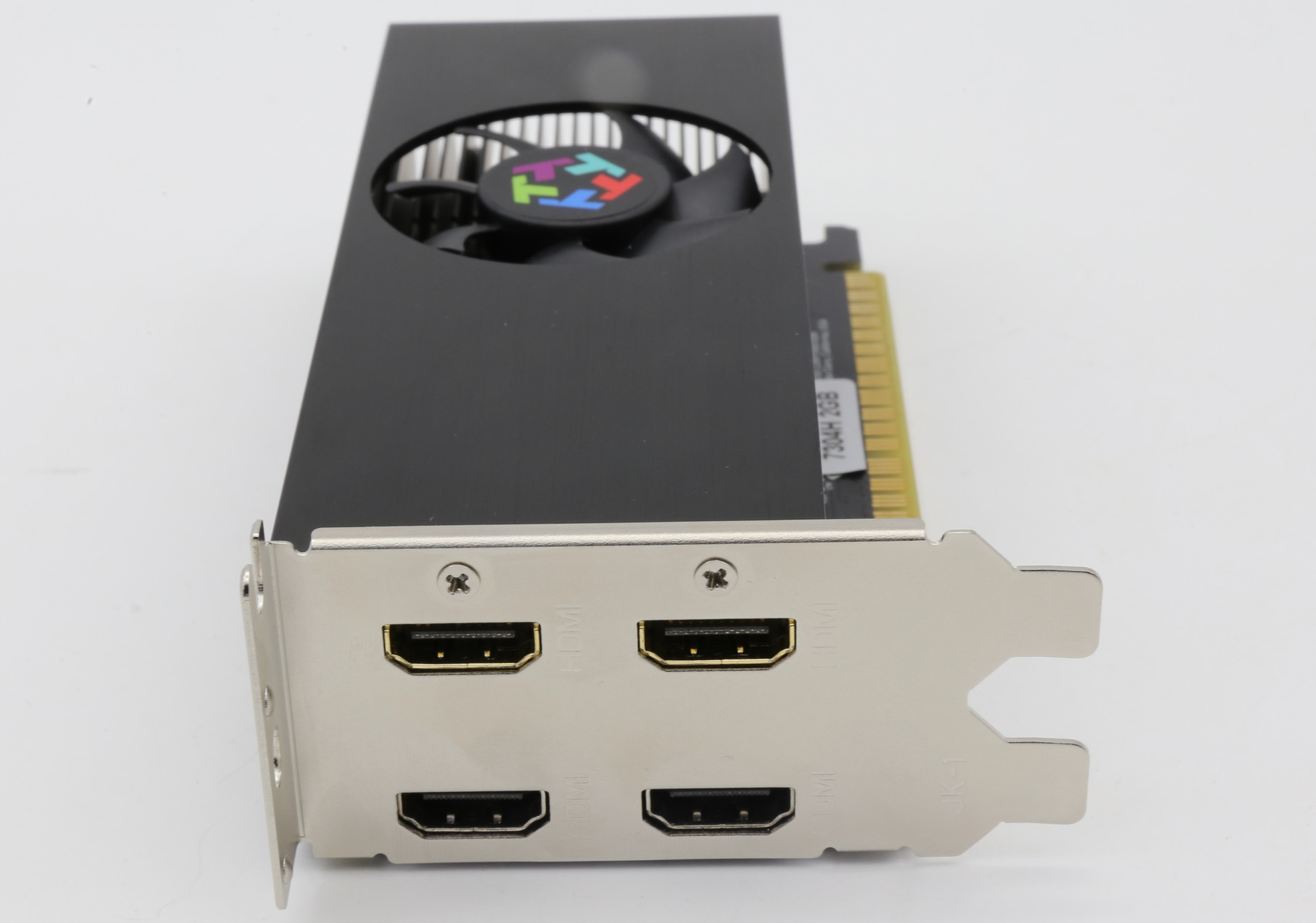

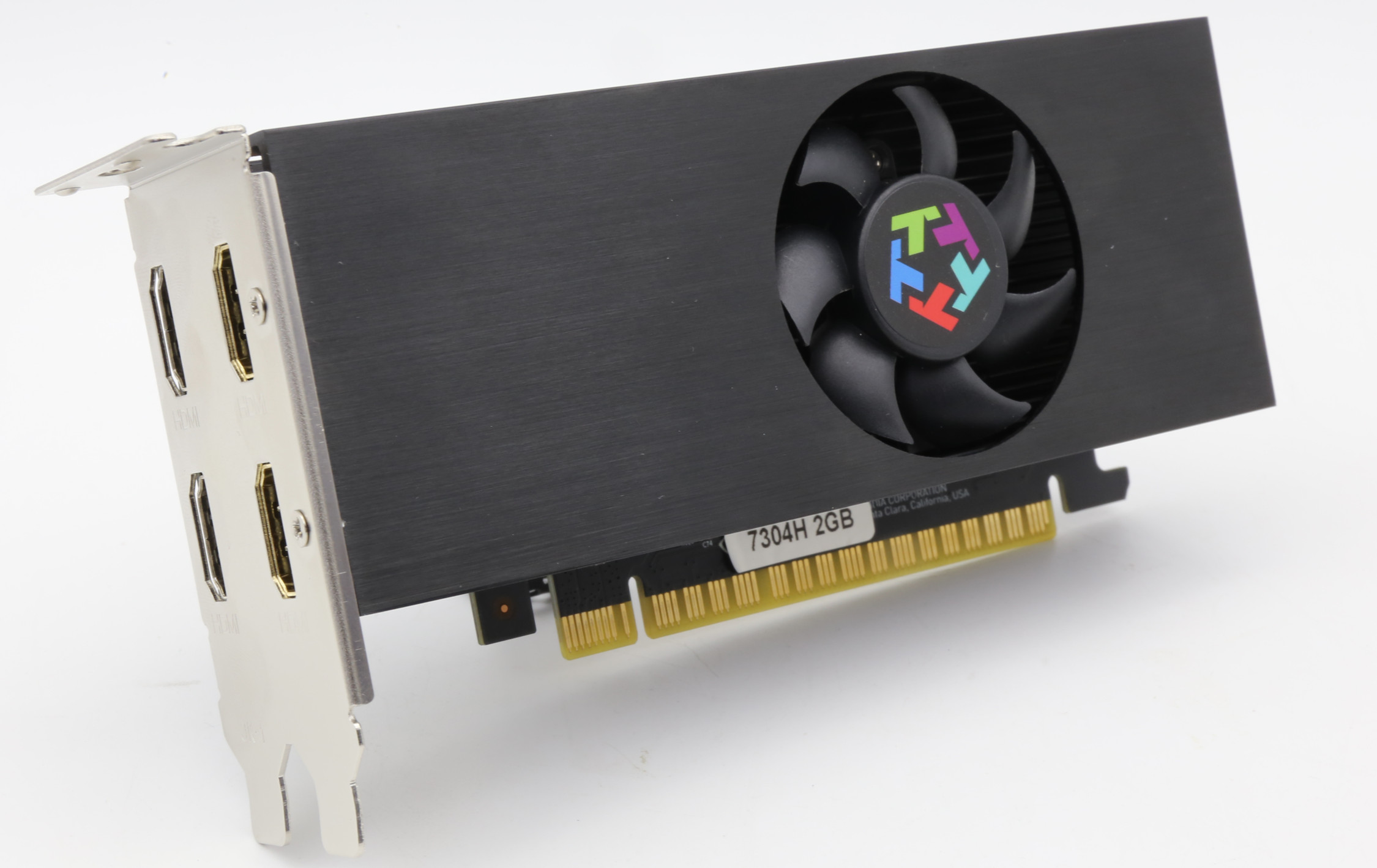

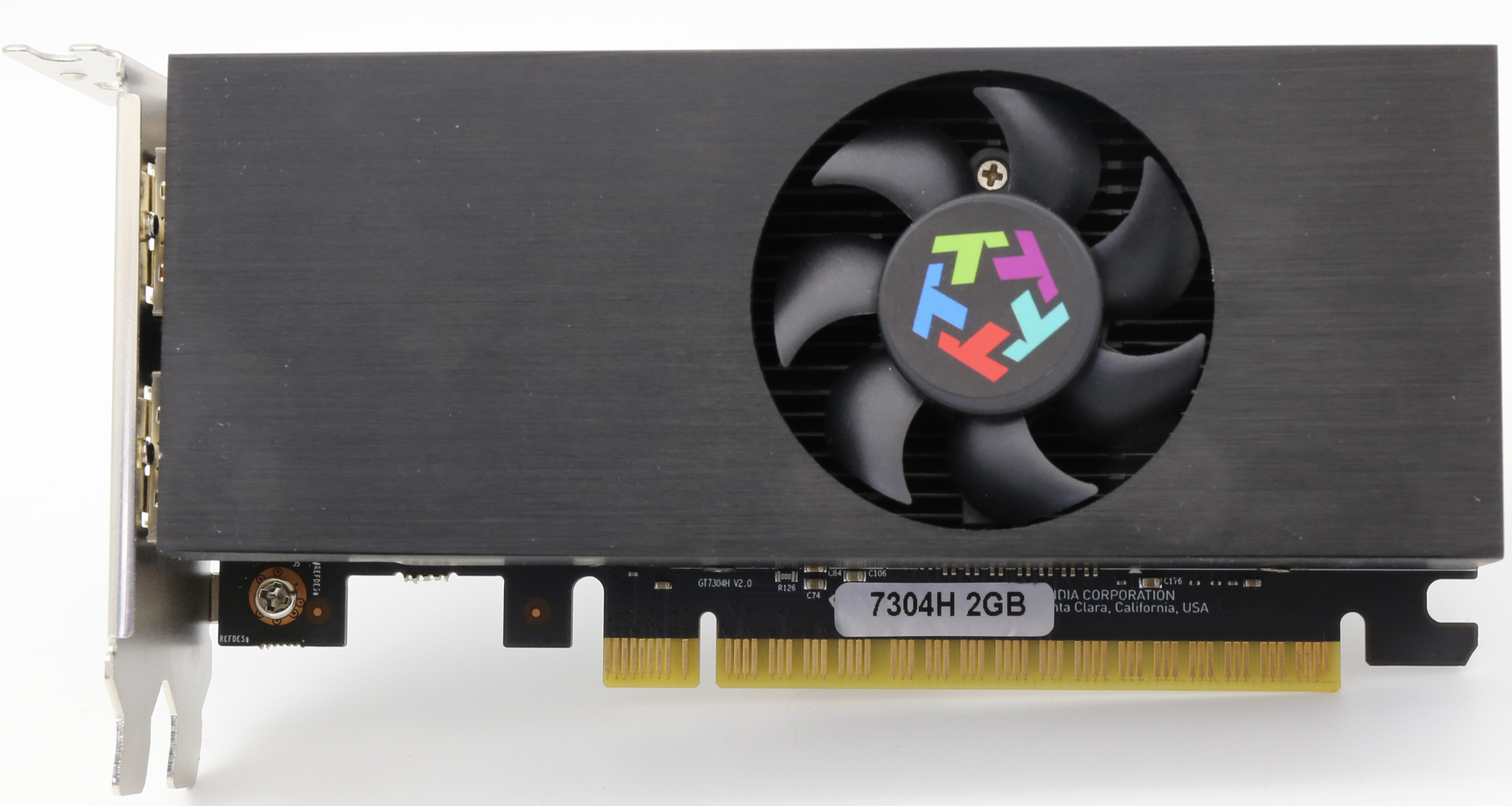

更多7304H产品实拍图
|
