DFP 20针(HPCN20)转DVI 24+1

这是专门设计用于DFP (MDR20)显卡接口输出到外置DVI接口显示器的 或者从DVI显卡连接DFP and/or PD video I/O 接口的外置显示器 20 PIN，常用于NEC，sony，富士通，LG等日韩系等专业医疗设备的显示上，或一体机电脑等

DFP - Digital Flat Panel Group （HPCN 20 或 MDR20）

20 pins 的DFP(MDR20)连接头。单通道最大165MHz，纯数字。单它的解析度限制在1280X1024 。常见于液晶显示接口

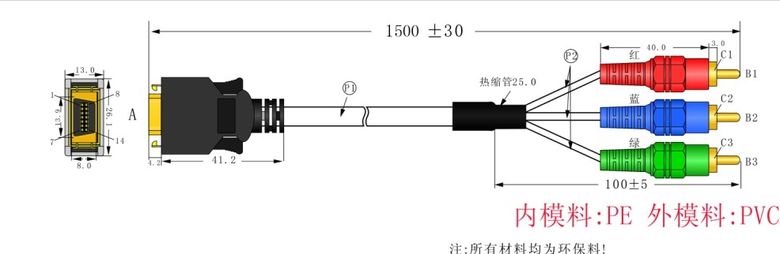

D端子与DFP，索尼，富士通，NEC复合端子的的快速识别

D端子是日本本土特有的的视频接口，它在日系的影音器材中经常可以见到。它是一种传输模拟视频的格式。而DFP则是纯数字格式视频传输。两者在外观上很像但实质是不同的，不能兼容使用。  日本索尼，富士通，NEC等公司曾出过不少一体机，这种一体机很多是采用像苹果ADC接口一样的复合端子，即里面内含了DVI/USB/电源口/音频线，外形也很像DFP或D端子，但实际上是二码事，绝对不能直接使用。  这三种外形相似的接口只要注意观察一下接口的形状大小和触点的针脚数目就可以很快分辩出来，D端子的外形最小，DFP次之，日本索尼，富士通，NEC复合端子最大最长，再看针脚数，D端子为单面七针，双面一共14针，DFP则为单面十针，双面20针。日本索尼，富士通，NEC复合端子是单面14针，双面28针，也有双面26针对26针，或36对36针的。

NEC/富士通/索尼套装液晶显示器上使用的26针外观类似DFP的接口是一种复合音视频连接头。它除了视频接口之外还包括了音频，USB，和电源接口，这点和苹果的ADC接口一样。用DFP-DVI-D的转换线或转换头来进行转换是不行的，如果NEC/富士通/索尼套装液晶显示器上使用的26针的接口的机子要想连接DVI-D显卡使用的话，必须要将线剪去，从这26针的接口中分出视频，音频，USB，和电源接口的接线另外单独连接才可使用。
